Historisch overzicht Callens pompen ontwerpt en bouwt sinds 1912 zuigerpompen. De eerste pompen werden gemaakt toen nog heel veel gezinnen, bedrijven en boerderijen op de eigen watervoorziening waren aangewezen. De zuigerpompen werden ingebouwd in een hydrofoorgroep met drukketel. Ook vandaag wordt dit systeem nog steeds geproduceerd en verkocht. Ondertussen ontwikkelde Callens Pompen grotere zuigerpompen voor de grondwaterverlaging. In een laaggelegen land met een vaak zanderige bodem en bijgevolg een hoog grondwaterpeil biedt de Callens zuigerpomp enorme voordelen: een enorme luchtverwerking terwijl een constant vacuüm kan worden aangehouden met één enkel systeem, een laag energieverbruik en een eenvoudige en robuuste constructie. De dubbelwerkende zuigerpomp met verlaagde draaisnelheid garandeert een betrouwbare werking met een minimum aan onderhoud en herstellingen. De jongste jaren vonden de Callens zuigerpompen, dankzij de groeiende internationale bezorgdheid voor ons leefmilieu, een nieuwe uitdaging op het gebied van de grondwatersanering. Onze zuigerpompen worden vandaag in verschillende Europese landen ingezet (o.a. Nederland, België, Duitsland en Tsjechië) om het grondwater op te pompen dat vervuild werd door o.a. koolwaterstoffen, een belangrijke en vrij algemeen verspreide vorm van grondwatervervuiling. Om een perfect produkt te kunnen afleveren voor het oppompen van het verontreinigd grondwater werden de traditionele lederen zuigermanchetten en de pers- en zuigkleppen door manchetten en kleppen uit oliebestendig rubber vervangen. De rest is ervaring en know-how.	Voordelen van de Callens zuigerpompen Zoals reeds hierboven vermeld, is de Callens zuigerpomp in staat een grote hoeveelheid lucht te verpompen bij een hoog vacuüm (tot 9m) met één enkele pomp. Dit vermindert aanzienlijk het risico op eventuele breuken en verlaagt bovendien de energiekosten om de pomp aan te drijven tot het strikte minimum. Dit laatste argument is des te belangrijker daar grondwatersaneringsinstallaties doorgaans tijdens langere periodes operationeel zijn (gemiddeld één tot twee jaren) De grote luchtklokken die in het pomphuis ingebouwd zijn zorgen voor een regelmatige vloeistofstroom met gereduceerde pulsaties. Bovendien bieden wij u een volledige waaier aan mogelijke modellen, waaruit u die pomp kan kiezen die het best overeenstemt met de vereisten van de te bemalen site. Onderdelen zijn vlot verkrijgbaar. De meeste onderhoudswerkzaamheden en herstellingen kunnen op het terrein zelf uitgevoerd worden. Geschikt en ontworpen voor continu bedrijf ; traaglopend - dubbelwerkend - kwaliteitsmateriaal - eenvoudige en robuuste constructie. Eén enkele pomp kan verschillende, over het te saneren terrein verspreide, boorgaten bedienen. Ervaring in pompen sinds 1912!

Callens zuigerpompen voor grondwatersanering

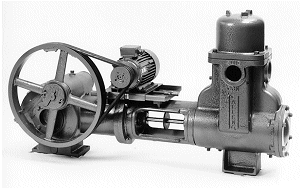

De traaglopende Callens zuigerpompen worden door middel van V-riemen aangedreven. Afhankelijk van het model wordt de draaisnelheid in de tandwielkast door middel van geruisloze tandwielen met helicoïdale vertanding verlaagd tot 52-96 toeren per minuut. Een krukdrijfstangmechanisme met kruishoofd zet de draaiende beweging van de aandrijving om in de rechtlijnige beweging van de zuiger. Alle bewegende onderdelen in de tandwielkast worden gesmeerd door omloopsmering uit de ruimbemeten oliecarter.	De roestvrijstalen zuigerstang tussen het kruishoofd en de zuiger heeft een lange levensduur en wordt aan het pomplichaam afgedicht door een pakkingbus met nastelbare pakkingdrukker. Omdat de pomp dubbelwerkend is bestaat de zuiger uit a.o. twee nitril zuigermanchetten die ruggelings zijn gemonteerd. Steunblokken in kunststof met een zeer laag soortelijk gewicht (0,96) zorgen ervoor dat de slijtage veroorzaakt door het zuigergewicht wordt vermeden. De dubbelwerkende zuigerpompen zijn met twee paar kleppen uitgerust (de CTR70 met vier paar ter verhoging van het rendement). Klepzittingen en cilindervoering uit brons.

DUBBELWERKENDE TRAAGLOPENDE ZUIGERPOMPEN CALLENS (1.500 liter/uur tot 70.000 liter/uur)
Type	Debiet	Zuig- en Pers diam.	Opvoerhoogte	Vermogen	toeren per minuut	Diam. Riemschijf	riem	L	B	H	W
Type	liter/uur	(mm)	(MWK)	(KW)	toeren per minuut	(mm)	riem	(mm)	(mm)	(mm)	(kg)
PP1500TR	1500	1"	50	0.37	276-96	250-50	1A36	680	220	450	46
PP2000TR	2000	5/4"	50	0.37	276-96	250-50	1A36	680	220	450	46
PP2500TR	2500	5/4"	50	0.56	460-92	195-65	1A33	680	220	450	46
80-65TR	3000	6/4"	50	0.75	358-72	250-60	2A37	800	390	490	75
80-70TR	4000	6/4"	50	1.12	331-93	250-60	2A39	900	300	560	115
90-70TR	5000	6/4"	50	1.12	331-93	250-60	2A39	900	300	560	115
100-90TR	6000	2"	50	1.49	278-72	355-80	2A66	930	360	560	150
100-110TR	7500	2"	50	2.24	318-72	450-100	3A66	1150	400	800	211
110-110TR	9000	2"	50	2.24	318-72	450-100	3A66	1150	400	800	211
120-110TR	10500	2 ½"	30	2.24	318-72	450-100	3A66	1150	400	800	211
120-180TR	16000	3"	50	4.10	298-66	560-106	3B78	1580	440	850	410
150-180TR	25000	3"	30	4.10	298-66	560-106	3B78	1580	440	850	410
ZUIGERPOMPEN VOOR BRONBEMALING - GRONDWATERVERLAGING
190-180TR	35000	100	20	2.98	298-58	560-106	3B78	1700	550	950	432
220-180TR	47500	100	20	4.10	298-58	560-106	3B78	1700	550	950	432
CTR70	70000	125	20	7.46	241-52	710-118	3B98	1900	680	950	610

Ketel	CAPACITEIT
Ketel	(liter)
Liggend	100	200	300
Opstaand	200	300	500	1000

Model	debiet	zuig pers	PK
Model	(liter)	(mm)	PK
1400SN	1400	1"	1/3
PP1800SN	1800	5/4"	1/2
PP2200SN	2200	5/4"	1/2
PP2800SN	2800	5/4"	3/4
